电控柜远程数据监测系统
电控柜远程数据监测系统
产品详情

一、方案概述:

  该方案采用数据传输与视频分开的传输方式,即两张手机卡。
  1、优点:技术实现难度低,方案成熟,成本低。
  2、缺点:需要两张手机卡,日常维护稍复杂。

二、系统功能

  本系统要实现使用远程测控终端RTU6640-MG,通过串口采集电控机中PLC的数据,包括设备运行状态、继电器吸合断开状态等各项工作参数;通过模拟量采集端口采集氧气,甲烷,硫化氢,一氧化碳等四种气体的浓度,并根据浓度情况和设置好的上下限参数,在浓度超标时发出报警短信和在服务器弹出报警信息。远程测控终端将采集回的各项数据通过GPRS功能,上传到控制中心的数据服务器,由控制中心进行数据的解析和存储。
  同时使用一个高清摄像头采集地下管道的视频信息,通过安装在电控柜中的3G视频服务器将视频通过手机网络发送到控制中心的服务器,监控人员通过专用的视频监控播放软件平台来调取监控视频
  监控中心的服务器软件平台需要有自己的IP地址或者域名,RTU通过IP或动态域名解析的方式来将数据上传到服务器。服务器通过互联网接收数据,将数据进行解析和存储,并且在界面上显示。
  服务器主要需要实现以下功能:
  1、实时显示数据:服务器要将每一台设备实时回传的数据即时显示在界面上,如果由于设备数量较多,一个页面不能完全显示,管理人员要能够方便的切换显示的数据,并且具有定时轮显的功能;
  2、历史数据调用:管理人员可以根据需要调用数据库中所有数据,调用方式有表格和曲线两种,如果客户有其他特殊需求可以定制,比如柱状图、饼图显示等等;
  3、报警信息弹出:当RTU采集到的模拟量超过提前设定的上下限时会给管理人员发送报警短信,并且在服务器软件上弹出报警信息,并且调用计算机的声音文件通过功放播放出来。
  4、视频播放和存储:通过3G视频服务器专用的软件平台来显示每个摄像头回传的视频数据,并且有调用历史视频等其他功能。

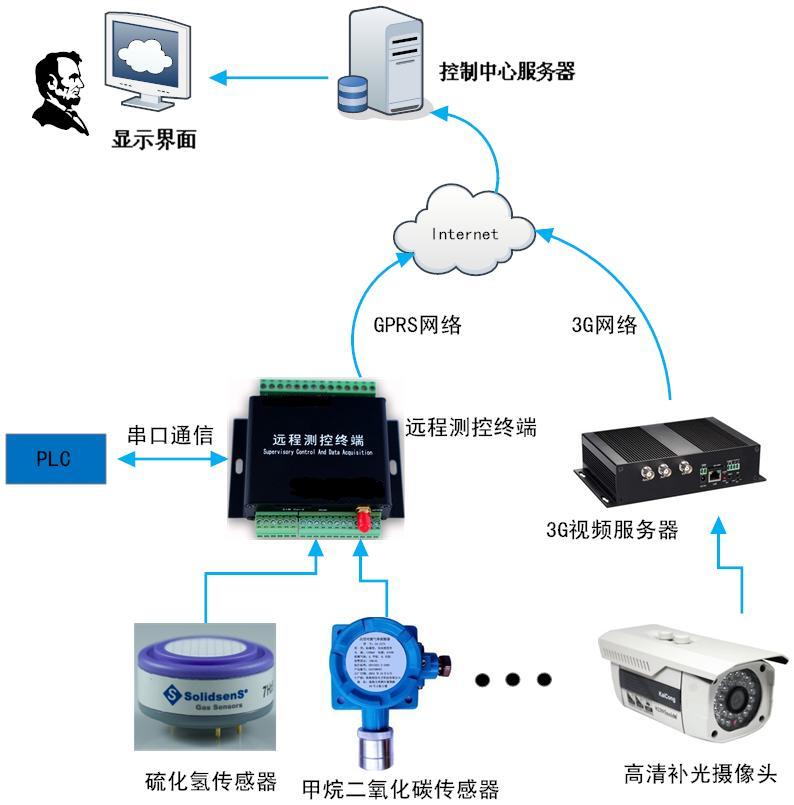

三、组网架构

四、软硬件介绍

  软件部分介绍

  服务器软件平台负责接收、存储和显示所有的数据,管理人员登录服务器可以实时查看所有下游采集卡返回的数据和摄像头的视频信息,并且调用数据库中的历史数据,可以有曲线和表格两种显示方式,还可以将调用的数据打印出来。
  软件平台还有报警的功能,采集卡返回的报警信息可以在软件界面上弹出报警信息,并且调用声音文件通过功放播放出来。


   1、B/S架构软件系统




  以上为我们的B/S架构服务器平台,具有界面美观,可以支持手机、平板电脑等移动终端远程访问等特点。
  具体界面可以根据用户的需求进行定制。
  此平台是基于J2EE开发的远程监控平台,采用SSI架构模式开发出企业级应用软件。我们的B/S平台是按照标准模块开发的,提供web service接口,对于数据管理只需半个小时就能提供整个模块配置成功,对于大数量查询,我们做了相当大的优化,500W条数据只需5S就可全部检索出来。


   2、C/S架构软件系统


  上图为C/S架构系统软件截图,C/S架构具有性能稳定,安全性高等特点。但是对编程人员要求较高。
  C/S 模式的优点:
            ● 由于客户端实现与服务器的直接相连,没有中间环节,因此响应速度快。
            ● 操作界面漂亮、形式多样,可以充分满足客户自身的个性化要求。
            ● C/S结构的管理信息系统
            具有较强的事务处理能力,能实现复杂的业务流程。
